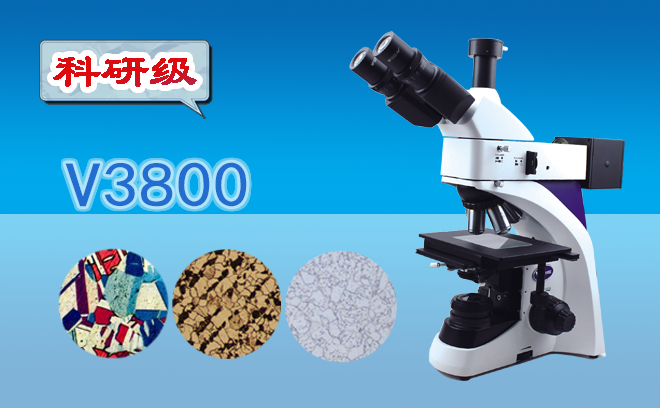

金相顯微鏡作為金屬材料研究的核心工具，其操作技巧直接影響分析結果的準確性與可重復性。本文從設備校準、成像優化、特殊樣品處理及數據分析四個維度，系統闡述金相顯微鏡的高效使用方法，助力科研與工業檢測提升效率與精度。

一、設備校準與基礎操作

1.1 光源校準

柯勒照明調整：通過調節聚光鏡高度與孔徑光闌，確保樣品表面光照均勻。例如，觀察低碳鋼組織時，需將光闌開至物鏡數值孔徑（NA）的0.8倍，避免過曝或欠曝。

色溫控制：采用LED光源時，設定色溫至5500K（模擬日光），確保顏色還原度（CRI）≥90，避免因色差導致組織識別錯誤。

1.2 物鏡選擇與景深擴展

低倍物鏡（5×-10×）：用于快速定位樣品區域，結合大景深（景深≈0.5mm）捕捉宏觀組織特征，如鑄造缺陷分布。

高倍物鏡（50×-100×）：需配合油浸鏡頭（折射率n=1.518）觀察亞微米級結構，如馬氏體板條寬度。此時需手動調節焦平面，補償球差。

1.3 載物臺**控制

三維微調：采用差分螺旋微調機構，確保X/Y方向移動精度≤1μm，Z軸調節步長≤0.1μm。例如，在測量晶粒尺寸時，需逐步調整焦平面以覆蓋整個截面厚度。

旋轉樣品臺：配置360°旋轉功能，結合角度刻度盤（精度0.1°），用于分析各向異性材料（如纖維增強復合材料）的取向分布。

二、成像模式優化

2.1 明場與暗場成像

明場成像：關閉偏光片，調節孔徑光闌至物鏡NA的0.6倍，適用于觀察等軸晶組織（如奧氏體不銹鋼）。

暗場成像：通過環形光闌阻擋直射光，僅允許散射光進入物鏡，增強表面劃痕與D二相粒子的對比度。例如，檢測鋁合金中的硬質顆粒時，暗場模式可提升檢測靈敏度20%。

2.2 偏光模式應用

正交偏光（XPL）：插入檢偏鏡與起偏鏡，調整角度至90°，用于識別各向異性組織（如珠光體中的鐵素體與滲碳體）。

錐光模式：結合勃氏鏡與補償板，觀察干涉色級序，判斷礦物相成分（如鋼中硫化物夾雜的類別）。

2.3 多焦點圖像融合

景深擴展技術：通過拍攝不同焦平面的圖像（間隔0.2μm），利用算法合成全聚焦圖像。例如，在觀察焊接熱影響區（HAZ）的梯度組織時，可避免因景深不足導致的局部模糊。

三、特殊樣品處理技巧

3.1 高反光樣品

偏振濾波：在觀察高碳鋼網狀滲碳體時，插入偏振片消除表面反光，提升組織對比度。

低角度照明：調節聚光鏡角度至10°-15°，減少鏡面反射，適用于鍍層樣品（如電鍍鎳層）的孔隙率檢測。

3.2 多孔/薄層樣品

透射光模式：將樣品置于載玻片上，背面覆蓋反射鏡，利用透射光增強薄層（如涂層厚度<5μm）的成像對比度。

暗場透射模式：結合環形光闌與離心透鏡，捕捉薄層中的缺陷（如裂紋J端應力集中區）。

3.3 高溫/腐蝕環境原位觀察

熱臺集成：配置高溫載物臺（Z高1200℃），通過藍寶石觀察窗實時監測金屬相變過程。例如，觀察鋼的奧氏體→珠光體轉變時，需控制升溫速率≤5℃/s以避免組織失真。

電化學腐蝕池：在載物臺上集成電解池，通過電位控制實現動態腐蝕觀察。例如，研究鋁合金點蝕萌生過程時，可同步記錄腐蝕坑形貌與電流變化。

四、圖像優化與數據分析

4.1 對比度增強

非銳化掩模（USM）：通過算法強化邊緣細節，提升晶界識別能力。例如，在分析鑄鐵石墨形態時，USM處理可使A型石墨與基體界限清晰度提升40%。

偽彩色編碼：將灰度圖像映射至彩色空間，突出特征區域。如將鐵素體設為紅色，滲碳體設為藍色，便于快速識別相分布。

4.2 晶粒尺寸統計

自動閾值分割：采用Otsu算法區分晶粒與基體，結合 watershed算法分割粘連晶粒。例如，在計算鋁合金晶粒度時，該方法可將測量誤差控制在±5%以?xún)?nèi)。

交互式測量工具：通過手動標記晶粒邊界，計算平均截距長度（IL）。例如，在評估鋼的再結晶程度時，需測量至少500個晶粒以確保統計顯著性。

4.3 三維重構與可視化

序列圖像堆棧：通過拍攝不同焦平面的圖像（間隔0.5μm），利用軟件生成三維表面模型。例如，在分析焊接接頭熔合區時，可重構出深度為200μm的三維組織形貌。

虛擬切片：結合CT圖像與金相數據，實現從宏觀到微觀的跨尺度分析。例如，在評估渦輪葉片熱障涂層剝落時，虛擬切片可揭示亞表面裂紋擴展路徑。

五、常見問題與解決方案

5.1 圖像模糊

原因：物鏡未完全浸油（油浸鏡頭）、樣品未緊貼載物臺、光源不穩定。

解決方案：重新涂抹顯微鏡油，調整樣品壓力至0.5N，更換LED光源模塊。

5.2 顏色失真

原因：光源色溫偏差、CCD傳感器老化、軟件白平衡錯誤。

解決方案：校準光源色溫至5500K，更換CCD相機（分辨率≥5MP），手動調整軟件白平衡參數。

5.3 晶界識別困難

原因：化學侵蝕不足、物鏡分辨率不足、圖像對比度低。

解決方案：延長侵蝕時間（如4%硝酸酒精溶液浸泡15s），更換高NA物鏡（NA≥0.9），應用自適應對比度增強算法。

六、行業應用案例

6.1 航空發動機葉片失效分析

技巧應用：采用暗場成像結合偏光模式，識別高溫合金中的TCP相（σ相），通過圖像融合技術重構裂紋擴展路徑。

數據價值：確定失效原因與TCP相體積分?jǐn)?shù)（≥5%）的關聯性，指導合金成分優化。

6.2 汽車齒輪接觸疲勞研究

技巧應用：利用熱臺原位觀察滾動接觸疲勞過程中的表面剝落，結合圖像堆棧三維重構裂紋網絡。

數據價值：量化疲勞裂紋萌生周期（≥10?次循環），為齒輪設計提供壽命預測依據。

6.3 3D打印金屬材料孔隙率檢測

技巧應用：通過透射光模式與暗場成像結合，自動識別孔隙并計算面積占比。例如，在SLM打印的Ti6Al4V樣品中，孔隙率檢測精度可達0.01%。

數據價值：建立孔隙率與力學性能（如屈服強度）的定量關系模型，指導打印工藝優化。

金相顯微鏡的高效使用需結合設備校準、成像模式優化、特殊樣品處理及數據分析技巧。通過**控制光源、物鏡與載物臺，結合明場/暗場/偏光模式切換，可實現從微觀組織到宏觀缺陷的全面表征。未來，隨著AI輔助對焦與原位分析技術的發展，金相顯微鏡的操作效率與數據深度將進一步提升，推動金屬材料研發與質量控制進入新階段。
