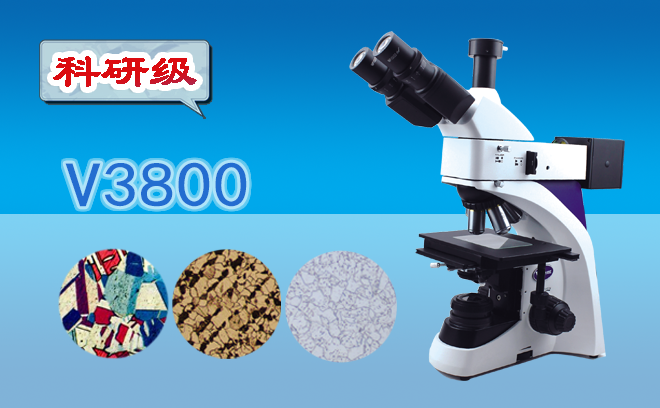

金相顯微鏡作為材料科學領域的基礎表征工具，通過光學成像技術揭示金屬、陶瓷等材料的微觀組織結構（如晶粒形態、相分布、缺陷特征），為材料性能評估與工藝優化提供關鍵依據。然而，金相圖像的分析需結合光學原理、圖像處理技術及材料學知識，才能從明暗對比中提取有價值的結構信息。本文將從圖像采集、特征識別、定量分析到應用場景，系統闡述金相顯微鏡圖片的分析方法與優化策略。

一、金相圖像的基礎：光學成像原理與對比度機制

金相顯微鏡的圖像對比度源于材料微觀結構對光線的散射、吸收及衍射作用，理解其原理是分析的前提。

1. 反射光成像：金屬與陶瓷的“微觀地圖”

原理：光源發出的光線照射樣品表面，不同組織（如晶粒、相、缺陷）因反射率、表面粗糙度或取向差異，導致反射光強度不同，形成明暗對比。

晶粒邊界：晶界處原子排列紊亂，對光線散射更強，呈現暗線（如等軸晶鐵素體晶界）。

D二相顆粒：若D二相（如碳化物）與基體（如馬氏體）反射率差異大，顆粒呈現亮區或暗區（取決于相成分）。

缺陷特征：裂紋、孔洞等缺陷因反射光無法進入顯微鏡物鏡，呈現黑色區域。

2. 偏光成像：各向異性材料的“結構探針”

原理：通過偏振片篩選特定振動方向的光線，結合樣品各向異性（如晶體光學性質差異），產生雙折射效應，增強組織對比度。

應用場景：

金屬材料：識別馬氏體針狀組織（偏光下呈現明亮條紋）。

礦物材料：區分石英（正延性，偏光下呈黃色）與方解石（負延性，偏光下呈藍色）。

聚合物材料：觀察球晶結構（偏光下呈現“黑十字”消光圖案）。

3. 差分干涉對比（DIC）：表面形貌的“立體增強”

原理：利用光程差產生的干涉條紋，將樣品表面微小高度差轉換為明暗對比，增強低倍率下的形貌細節。

優勢：無需染色即可清晰顯示劃痕、氧化皮等表面特征（如不銹鋼表面拋光紋路）。

二、金相圖像分析的步驟：從定性觀察到定量表征

步驟1：圖像預處理：優化對比度與消除噪聲

常見問題：照明不均（圖像中心亮、邊緣暗）、灰塵劃痕（固定位置暗斑）、電子噪聲（隨機分布的“雪花點”）。

處理方法：

背景校正：采集無樣品時的背景圖像，通過軟件（如ImageJ）的“圖像計算器”功能，用樣品圖像減去背景圖像，消除照明不均。

濾波去噪：

中值濾波：對隨機噪聲（如電子噪聲）效果顯著，保留邊緣的同時去除孤立亮點。

高斯濾波：適用于平滑緩慢變化的噪聲（如照明波動），但可能模糊細小晶界。

對比度拉伸：通過直方圖均衡化將灰度范圍擴展至0-255，增強暗區細節（如晶界處的微弱對比）。

步驟2：組織特征識別：從形態到成分的關聯分析

晶粒形態分析：

等軸晶：晶粒呈近似球形，常見于充分再結晶的金屬（如退火態鋁合金）。

柱狀晶：晶粒沿特定方向生長，常見于定向凝固材料（如鑄造合金的枝晶臂）。

竹節晶：晶粒呈竹節狀，常見于變形-再結晶交替進行的材料（如深拉拔鋼絲）。

相組成識別：

鐵素體：體心立方結構，偏光下呈灰色，常見于低碳鋼。

奧氏體：面心立方結構，偏光下呈亮白色，常見于不銹鋼或高溫合金。

珠光體：鐵素體與滲碳體的層片狀混合物，正交偏光下呈現彩色條紋（因雙折射效應）。

缺陷檢測：

裂紋：呈直線或鋸齒狀延伸，邊緣銳利，常見于過載或疲勞斷裂樣品。

孔洞：呈圓形或橢圓形暗區，常見于鑄造缺陷或粉末冶金材料。

夾雜物：與基體成分差異大的D二相顆粒，如硫化物（MnS）呈長條形，氧化物（Al?O?）呈圓形。

步驟3：定量表征：從圖像到數據的轉化

晶粒尺寸統計：

方法：使用截線法或圖像分析法。

截線法：在圖像上繪制多條平行直線，統計直線與晶界的交點數（N），計算平均線截距（L=L?/N，L?為直線總長度）。

圖像分析法：通過軟件（如ASTM E112標準）設定灰度閾值分割晶粒，計算等效直徑（D=2√(A/π)，A為晶粒面積）。

案例：在航空鋁合金中，晶粒尺寸需控制在50-100μm以平衡強度與韌性。

相含量計算：

點計數法：在圖像上均勻分布測試點（如100個點），統計落在目標相（如珠光體）的點數（n），計算體積分?jǐn)?shù)（Vv=n/100）。

面積法：通過軟件分割目標相，直接計算其面積占比（如奧氏體含量=奧氏體面積/總面積×****）。

取向分析：

極圖與反極圖：通過電子背散射衍射（EBSD，需結合掃描電鏡）或光學取向成像技術，統計晶粒取向分布，評估織構強度（如深沖鋼板需弱織構以避免制耳）。

三、金相圖像分析的常見誤區與規避策略

誤區1：忽視樣品制備的影響

問題：

拋光不足：表面劃痕導致晶界模糊（如粗磨痕未完全去除）。

腐蝕不當：

過腐蝕：晶界被過度溶解，呈現“虛假”寬化（如低碳鋼過腐蝕后晶界寬度>5μm）。

欠腐蝕：晶界未完全顯示，導致晶粒尺寸統計偏小。

解決：

采用漸進式拋光（從粗到細，*終拋光布硬度需匹配材料）。

根據材料成分選擇腐蝕劑（如4%硝酸酒精溶液適用于碳鋼，Kroll試劑適用于鈦合金）。

誤區2：混淆光學成像模式的作用

問題：

將偏光圖像中的彩色條紋誤認為化學成分差異（實際為雙折射效應）。

將DIC圖像中的表面形貌誤認為組織結構（如拋光紋路與晶界的混淆）。

解決：

明確成像模式：明場反射光用于常規組織觀察，偏光用于各向異性材料，DIC用于表面形貌。

結合多模式成像：如先通過明場定位晶粒，再用偏光確認相組成。

誤區3：過度依賴主觀判斷

問題：

僅憑經驗識別組織（如將貝氏體誤認為馬氏體）。

忽略定量數據（如僅描述“晶粒細小”而未給出具體尺寸范圍）。

解決：

參考標準圖譜（如ASTM E407金屬顯微組織圖譜）。

強制要求定量分析（如報告需包含晶粒尺寸分布直方圖）。

四、金相圖像分析的**應用：從靜態觀察到動態演變

1. 三維組織重建

方法：通過連續切片法或聚焦離子束（FIB）切割樣品，采集多層金相圖像，使用軟件（如Amira）進行三維重建。

案例：在焊接接頭中，三維重建可顯示熱影響區（HAZ）的晶粒長大梯度（從母材的10μm到HAZ的50μm）。

2. 原位金相分析

高溫臺：觀察材料在加熱過程中的組織演變（如鋼的奧氏體化過程）。

拉伸臺：實時觀察材料在變形過程中的裂紋萌生與擴展（如鋁合金的疲勞裂紋路徑）。

3. 機器學習輔助分析

應用：

自動分類：訓練卷積神經網絡（CNN）識別金相組織類型（如鐵素體、珠光體、馬氏體）。

缺陷檢測：通過目標檢測算法（如Faster R-CNN）定位微小夾雜物（尺寸<5μm）。

金相圖像的分析需遵循“成像模式-組織特征-定量數據-性能關聯”的邏輯鏈條：首先明確成像模式（明場、偏光、DIC），其次識別組織特征（晶粒形態、相組成、缺陷類型），再通過定量分析（晶粒尺寸、相含量）獲取數據，*后結合材料學知識解釋組織與性能的關系（如細晶強化、D二相強化）。通過系統化的分析流程與多技術聯用策略，金相圖像可成為揭示材料微觀機制、優化生產工藝及預測服役行為的關鍵工具。
