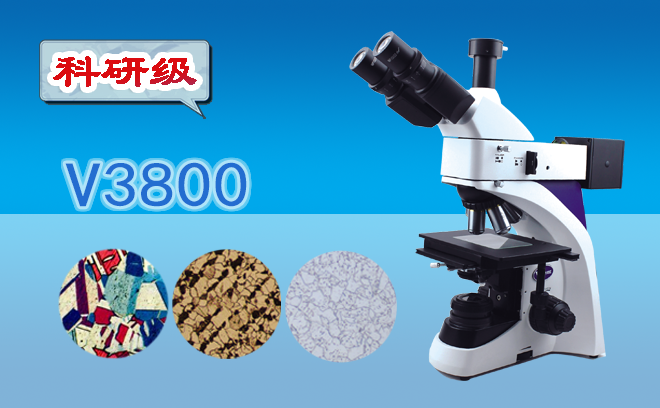

在材料科學與工業檢測領域，金相顯微鏡憑借其反射光成像、三維形貌重構及多模態分析能力，已突破傳統金屬檢測的局限，成為多類非金屬材料及復雜產品檢測的核心工具。以下從非金屬材料、電子器件、涂層薄膜、地質與生物樣品五大維度，系統解析其適用場景與獨特優勢。

非金屬材料：從陶瓷到復合材料的微觀解析

陶瓷基復合材料：通過金相顯微鏡觀察碳化硅納米顆粒在熱解碳涂層中的分散穩定性。例如，涂層厚度約200nm時顆粒分布Z佳，過厚則導致界面剪切強度下降，引發局部團聚。

高分子與復合材料：分析碳纖維增強樹脂基復合材料（CFRP）的界面形貌，表面處理（如等離子處理）可提升纖維與樹脂的機械互鎖效應，減少界面孔隙；在碳纖維/鋁基復合材料中，通過界面涂層（如Ti涂層）Y制脆性相（如Al?C?）生成，優化力學性能。

納米材料動態觀測：結合原位拉伸冷熱臺，實時追蹤納米復合材料在受力或溫度變化下的界面脫粘行為。例如，90°層合板拉伸時裂紋沿納米顆粒團聚區擴展，而0°層合板則以纖維斷裂Z導失效。

電子器件：從芯片到封裝的全流程檢測

芯片缺陷檢測：在LED芯片制造中，金相顯微鏡可檢測晶圓表面的金屬鍍層均勻性、焊盤漏焊/虛焊、金線斷裂或氧化等問題，并通過高精度放大（50-1000倍）測量焊盤厚度、金線弧高等關鍵尺寸參數。

封裝質量評估：分析封裝材料的氣泡、均勻性缺陷，以及封裝后的外觀質量（如劃痕、污點）。結合計算機圖像處理技術，實現缺陷的自動識別與統計分類。

失效分析：追蹤電子器件斷口疲勞裂紋的擴展路徑，通過三維形貌重建定位失效原因，如界面結合不良或工藝波動導致的缺陷。

涂層與薄膜：從微米級厚度到界面穩定性

膜層厚度測量：采用金相顯微鏡焦平面法測量金屬鍍層、氧化膜或防腐涂層的厚度，精度可達±0.8μm。例如，通過拋光樣品形成斜面，調焦測量兩個界面的高度差即為膜層厚度，適用于小件實驗樣品及多層復合膜的厚度驗證。

界面結合分析：評估涂層與基體的界面結合狀態，如碳纖維表面漿膜的元素分布、老化導致的氧化層成分演變，以及界面反應層（如Al?C?）的厚度與分布，指導涂層工藝優化。

地質與生物樣品：從礦物分析到生物礦化研究

地質樣品：在地質勘探中，金相顯微鏡可觀察巖石和礦物的微觀結構，分析礦物特性（如折射率、雙折射）及成分分布，幫助理解地質構造與礦產資源分布規律。

生物材料：在生物醫學研究中，通過金相顯微鏡觀察生物切片、生物礦化過程（如鈣磷沉積模式）及人工骨材料的孔隙結構，為生物材料性能優化提供依據。

失效分析與跨學科應用

機械零件失效：快速識別變速箱齒輪、發動機缸體的鑄造缺陷（如縮孔、裂紋），結合自動化圖像處理生成檢測報告；在航空航天領域，實現航空發動機葉片、起落架的無損檢測，避免切割取樣破壞部件完整性。

環境與能源：結合能譜分析（EDS）識別大氣顆粒物中的重金屬元素（如鉛、鎘）及礦物顆粒，追溯工業排放或交通尾氣污染來源；在土壤修復中，觀察微生物與重金屬污染物的相互作用，評估生物吸附效果。

金相顯微鏡通過多模態成像（明場/暗場/偏光）、原位環境控制（拉伸/變溫）及高分辨物鏡（平場復消色差）技術，不斷拓展其在非金屬材料研發、電子器件檢測、涂層分析、地質勘探及生物醫學研究中的應用邊界。隨著數字化與智能化技術的融合，金相顯微鏡將持續釋放其在材料性能突破與工業質量控制中的核心價值，成為推動科技進步的“納米級探針”。
